Abraçadeira para mangueiras: resistência e segurança em sistemas de alta pressão

Em qualquer sistema mecânico que transporta fluidos, a conexão entre a mangueira e seus terminais é o ponto de maior vulnerabilidade. Em aplicações de alta pressão, como sistemas de turboalimentação, circuitos hidráulicos ou linhas de arrefecimento de alto fluxo, essa conexão é submetida a forças extremas. Neste cenário, a abraçadeira para mangueiras deixa de ser um simples fixador para se tornar um componente de segurança crítico. A falha de uma abraçadeira pode levar a vazamentos, perda de pressão, danos catastróficos ao motor e, em casos mais graves, acidentes sérios.

A escolha da abraçadeira correta não se resume a encontrar o diâmetro certo. Envolve compreender como diferentes tipos de abraçadeiras aplicam força, a resistência dos materiais à corrosão e à fadiga, e a importância crucial do torque de aperto. Uma abraçadeira inadequada ou mal instalada pode danificar a própria mangueira que deveria proteger, criando um ponto de falha onde antes não existia.

Este guia técnico aprofundado explora os principais tipos de abraçadeiras, os materiais disponíveis e as melhores práticas de instalação, fornecendo o conhecimento necessário para garantir a resistência e a segurança em qualquer sistema de alta pressão.

Não são todas iguais: tipos de abraçadeiras e suas aplicações

O mercado oferece diversos tipos de abraçadeiras, mas para aplicações de alta pressão e performance, a escolha se resume a dois modelos principais, que se diferenciam fundamentalmente pela forma como distribuem a força de aperto.

1. Abraçadeira de parafuso sem-fim (Worm Gear Clamp)

Este é o tipo mais comum e reconhecível, encontrado em aplicações domésticas e automotivas de baixa pressão. Seu mecanismo consiste em uma fita de metal com perfurações (ou ranhuras) e um parafuso que, ao ser girado, engrena nessas perfurações para apertar a fita.

• Vantagens: São baratas, fáceis de encontrar e de instalar com uma simples chave de fenda ou canhão.
• Desvantagens em alta pressão: Para sistemas de alta performance, suas desvantagens são críticas. As perfurações na fita criam pontos de concentração de estresse. Sob pressão elevada, a mangueira pode ser extrudada através dessas perfurações, causando danos ao material, especialmente em mangueiras mais macias como as de silicone. Além disso, a força de aperto que podem gerar é limitada e a distribuição dessa força ao redor da mangueira não é perfeitamente uniforme.

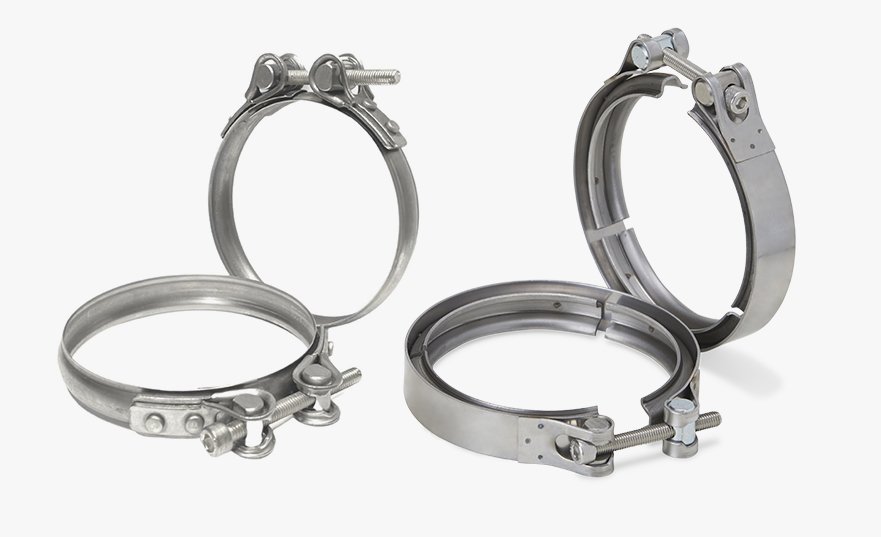

2. Abraçadeira de tucho (T-Bolt Clamp)

Para aplicações de alta pressão, a abraçadeira de tucho é a solução de engenharia superior. Em vez de uma fita perfurada, ela utiliza uma fita sólida e lisa, que é tensionada por um parafuso em “T” e uma porca.

• Vantagens:
  • Força de aperto superior: O mecanismo de parafuso e porca permite atingir um torque de aperto muito maior, garantindo uma vedação extremamente segura.
  • Distribuição de força uniforme: A fita sólida e lisa distribui a pressão de forma perfeitamente uniforme ao redor de toda a circunferência da mangueira.
  • Proteção da mangueira: Como a fita não tem perfurações, ela não corta nem danifica a superfície da mangueira, sendo a escolha ideal para mangueiras de silicone. As bordas da fita são geralmente arredondadas para evitar qualquer tipo de dano durante o aperto.
• Desvantagens: São mais caras e exigem uma chave de boca ou soquete para instalação, em vez de uma simples chave de fenda.

Em resumo, para qualquer sistema que opere com pressurização significativa, como em motores turbo, supercharger ou sistemas hidráulicos, a abraçadeira de tucho não é uma opção, mas sim um requisito para a segurança e confiabilidade.

A escolha do material: Aço carbono vs. Aço inoxidável

A durabilidade de uma abraçadeira não depende apenas de seu design, mas também do material com que é fabricada. A escolha entre aço carbono e aço inoxidável impacta diretamente a resistência à corrosão e a vida útil do componente.

• Aço carbono: É uma liga de ferro e carbono conhecida por sua alta resistência e dureza. Abraçadeiras de aço carbono são muito fortes, mas são suscetíveis à ferrugem. Para mitigar isso, elas recebem um tratamento de superfície, geralmente um banho de zinco (zincagem), que cria uma camada protetora. No entanto, em ambientes agressivos ou se essa camada for danificada, a corrosão pode ocorrer.
• Aço inoxidável: É uma liga de ferro que contém cromo, o que lhe confere uma excelente resistência à corrosão, sem a necessidade de um revestimento superficial. O cromo reage com o oxigênio para formar uma camada passiva fina e invisível que protege o aço da ferrugem. Existem diferentes graus de aço inox, sendo os da série 300 os mais comuns em abraçadeiras de alta qualidade por sua ótima resistência. Embora o aço inoxidável seja geralmente mais caro, sua durabilidade em ambientes úmidos, salinos ou com exposição a produtos químicos o torna a escolha mais segura e com melhor custo-benefício a longo prazo.

Para aplicações em compartimentos de motor, que estão sujeitos à umidade, calor e variações climáticas, o aço inoxidável é sempre a opção preferencial para garantir que a abraçadeira não se torne um ponto de falha devido à corrosão.

A importância do torque de aperto: A ciência da fixação

Uma abraçadeira de alta qualidade pode falhar se não for instalada corretamente, e o fator mais crítico na instalação é o torque de aperto.

• Torque insuficiente: Se a abraçadeira não for apertada o suficiente, não haverá força de vedação adequada para conter a pressão interna. Isso resultará em vazamentos, especialmente quando o sistema atingir sua máxima pressão. Em sistemas turbo, isso significa perda de potência e eficiência. Em sistemas de arrefecimento, significa perda de líquido e risco de superaquecimento.
• Torque excessivo: Apertar demais também é perigoso. Um torque excessivo pode danificar os filetes do parafuso da própria abraçadeira, espigando a rosca e causando uma perda súbita de aperto. Além disso, pode esmagar e danificar a mangueira, especialmente as que possuem reforços internos, comprometendo sua estrutura e criando um ponto fraco.

A solução é usar um torquímetro, uma ferramenta que permite aplicar a força exata especificada pelo fabricante da abraçadeira ou do componente. Cada abraçadeira de alta qualidade possui uma especificação de torque ideal que garante a máxima força de vedação sem comprometer a integridade da abraçadeira ou da mangueira. Ignorar essa especificação é arriscar a segurança de toda a conexão.

Conclusão: Um componente pequeno, uma responsabilidade enorme

Em sistemas de alta pressão, a abraçadeira é o elo que une a força da mangueira à rigidez da conexão. Sua função transcende a de um simples fixador; ela é um componente de segurança dinâmico que precisa resistir à pressão, à temperatura, à vibração e à corrosão.

A escolha de uma abraçadeira de tucho (T-Bolt) em aço inoxidável e sua instalação com o torque correto não são exageros de performance, mas sim as melhores práticas de engenharia para garantir a segurança e a confiabilidade. Ao construir ou realizar a manutenção de um sistema de alto desempenho, lembre-se que a força de todo o conjunto é determinada pela força de seu elo mais fraco. Não permita que esse elo seja uma abraçadeira inadequada.
